Компьютерная томография зубов

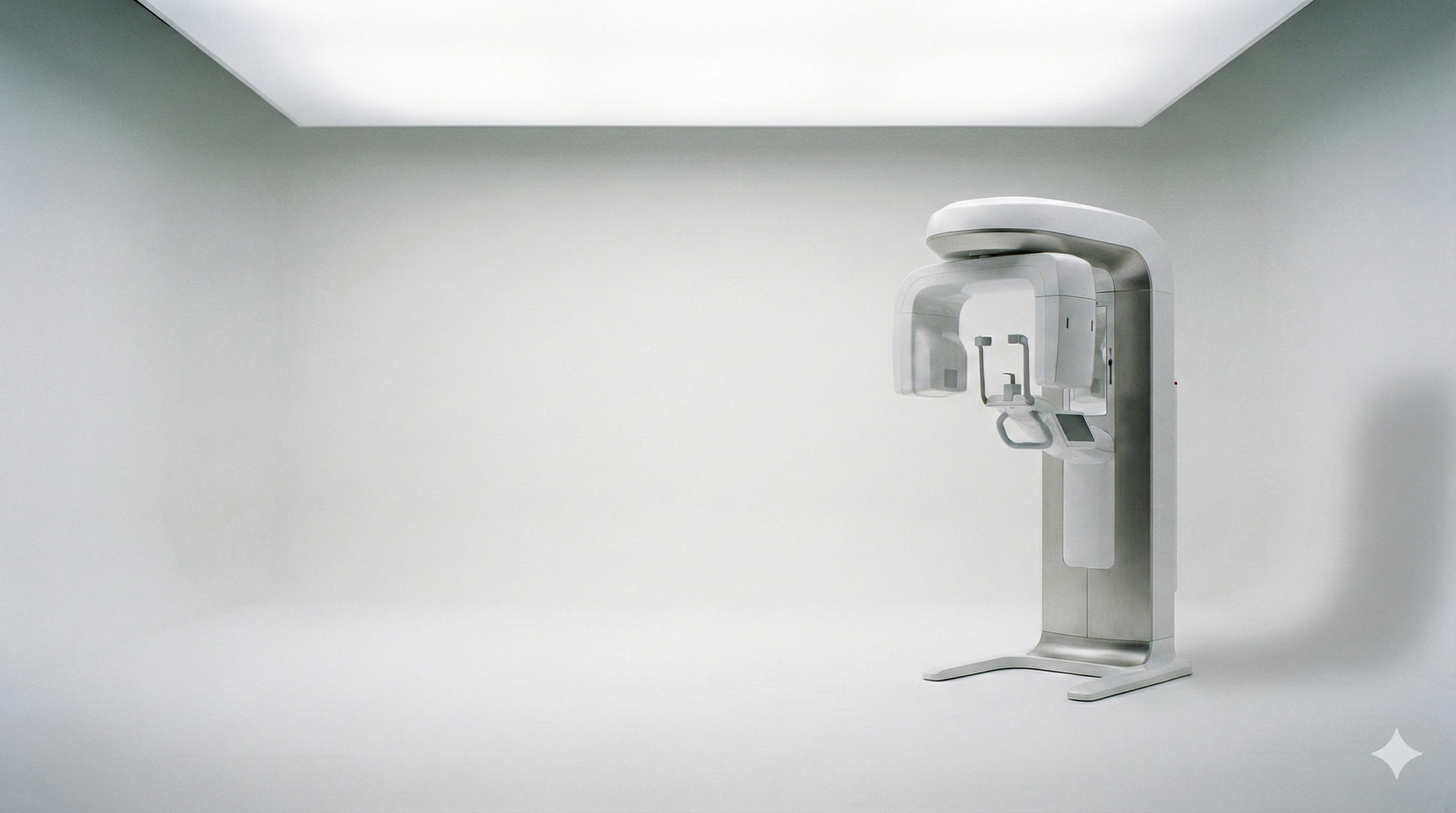

Конусно-лучевая компьютерная томография (КЛКТ) принципиально отличается от классического спирального томографа, применяемого в общей медицине для исследования внутренних органов. В стоматологических аппаратах рентгеновский луч имеет форму конуса, а не веера. Это позволяет сканировать выбранную область за один оборот рамки вокруг головы пациента, что существенно снижает лучевую нагрузку.

Детектор фиксирует данные и передает их на компьютер, где специальный алгоритм собирает сотни срезов в единое трехмерное изображение. В отличие от обычного пикселя на плоскости, здесь базовой единицей служит воксель – объемный куб. Благодаря этому врач может поворачивать модель под любым углом, заглядывать в толщу кости, оценивать состояние корней с язычной или небной стороны и проводить виртуальные измерения с точностью до долей миллиметра. Проекция получается без наложений, свойственных обычному рентгену.

Показания для проведения диагностики

Трехмерный снимок требуется не всегда – для проверки поверхностного кариеса или герметизации фиссур часто достаточно прицельного визиографа. Однако существуют клинические ситуации, где работа без КТ несет высокие риски.

Хирургическая стоматология и имплантация. Перед установкой титанового штифта хирурги обязаны оценить плотность костной ткани и ее объем. Снимок показывает точное расположение нижнечелюстного нерва и дна гайморовой пазухи. Это предотвращает повреждение крупных сосудов и нервных стволов во время операции.

При планировании тотального восстановления челюсти (например, по протоколу All-on-4) томограмма помогает найти участки кости, способные выдержать нагрузку имплантатов. Если объема недостаточно, врач принимает решение о проведении костной пластики или синус-лифтинга.

Терапевтическое лечение и эндодонтия. Лечение каналов требует ювелирной точности. Часто зуб имеет сложную анатомию: искривленные корни, дополнительные каналы, которые не видны на плоскостном рентгене.

Пропущенный канал остается источником инфекции, что со временем приводит к развитию кисты или гранулемы. КЛКТ позволяет выявить очаги хронического воспаления на верхушках корней, оценить качество пломбировки каналов и обнаружить трещины корня. Стоматолог-терапевт использует эти данные для спасения даже безнадежных зубов.

Ортодонтия и исправление прикуса. При планировании установки брекет-системы или элайнеров врачу нужно видеть не только положение коронок, но и наклон корней в кости.

Томография незаменима при диагностике ретинированных (непрорезавшихся) зубов мудрости. Ортодонт видит, как именно лежит зуб, не давит ли он на корни соседей и есть ли необходимость в его удалении.

Также оценивается состояние височно-нижнечелюстного сустава (ВНЧС) для исключения дисфункций.

Детская стоматология
У детей 3D-диагностика применяется при травмах, аномалиях развития челюстей и для контроля прорезывания. Врач может увидеть зачатки постоянных зубов под молочными, оценить их положение и спрогнозировать смену прикуса.

Диагностика новообразований и ЛОР-патологий. Исследование захватывает не только зубы, но и придаточные пазухи носа. Это позволяет выявить кисты, полипы, инородные тела (пломбировочный материал) в гайморовых пазухах, а также диагностировать новообразования мягких тканей и костей на ранней стадии.

Сравнение методов: КТ против панорамного снимка

Пациенты часто путают ортопантомограмму (ОПТГ) и компьютерную томографию. ОПТГ – это развернутое плоскостное отображение зубных рядов. При его формировании неизбежны искажения: объекты могут выглядеть больше или меньше реальных размеров, а корни многокорневых зубов накладываются друг на друга.

При выборе способу диагностики стоит понимать разницу в информативности:

Зоны сканирования и режимы работы

Современные томографы позволяют настраивать поле обзора (FOV – Field of View). Это значит, что лучевой нагрузке подвергается только необходимая область, а не вся голова. В нашей клинике доступны следующие режимы:

1. Секторальный снимок (5х5 см). В зону интереса попадает сегмент из 3–4 рядом стоящих зубов. Режим идеален для эндодонтического лечения, когда нужно детально рассмотреть каналы конкретной единицы или спланировать одиночную имплантацию.
2. Одна челюсть. Позволяет оценить состояние зубного ряда, альвеолярного отростка и костной ткани верхней или нижней челюсти целиком.
3. Обе челюсти (стандартный протокол). Золотой стандарт для комплексного планирования протезирования. В зону сканирования попадают все зубы, костная ткань вокруг них и нижнечелюстной канал.
4. Челюстно-лицевая область (расширенный протокол). Включает обе челюсти, все придаточные пазухи носа (гайморовы, лобные, решетчатый лабиринт) и височно-нижнечелюстные суставы. Это исследование необходимо ЛОР-врачам для диагностики синуситов одонтогенного происхождения, а также гнатологам при патологиях сустава.

Безопасность и лучевая нагрузка

Вопрос радиационной безопасности волнует большинство пациентов, особенно родителей при обследовании детей. Важно понимать, что цифровая стоматология оперирует ничтожно малым количеством излучения по сравнению с пленочными аппаратами прошлого века или медицинскими КТ тела. В стоматологической томографии не применяется введение контрастного вещества в кровь, что исключает риск аллергических реакций на йод.

Лучевая нагрузка при стандартном КТ двух челюстей составляет примерно 40–60 микрозивертов (мкЗв). Для сравнения приведем несколько фактов:

• Перелет на самолете из Санкт-Петербурга в Сочи дает пассажиру около 10–15 мкЗв космической радиации.
• Естественный природный фон, который человек получает просто живя в городе, составляет около 1000 мкЗв в год.
• Медицинская спиральная томография черепа дает нагрузку в 400–600 мкЗв.

Согласно санитарным правилам (СанПиН), допустимая доза профилактического облучения для населения составляет 1000 мкЗв в год. Это значит, что пациент может безопасно сделать более 15 компьютерных томограмм в год без вреда для здоровья. Процедура безопасна и при соблюдении мер защиты (свинцовый фартук) разрешена детям и пациентам с соматическими заболеваниями.

Как проходит процедура

Процесс сканирования занимает не более минуты, из которых непосредственно излучение длится 15–20 секунд. Специальной подготовки, вроде диеты или отмены лекарств, не требуется. Процедура абсолютно безболезненна, анестезия или седация не применяются.

Алгоритм действий пациента:

1. Подготовка. Перед входом в рентген-кабинет необходимо снять все металлические предметы в области головы и шеи: серьги, цепочки, пирсинг, съемные протезы, заколки. Металл дает сильные блики на снимке (артефакты), которые могут перекрыть важные участки и сделать диагностику невозможной. Лаборант помогает надеть защитный свинцовый жилет.
2. Позиционирование. Исследование проводят стоя или сидя (зависит от модели аппарата). Пациент помещает подбородок на специальную подставку, а руками держится за поручни для стабилизации. Для исключения случайных движений лаборант фиксирует голову мягкими упорами.
3. Фиксация прикуса. Зубами нужно прикусить специальную пластиковую накусочную пластину – это разобщает зубные ряды и гарантирует правильное положение челюстей. Язык следует прижать к небу.
4. Сканирование. Во время работы аппарата рамка с детектором и излучателем совершает один плавный оборот вокруг головы. Аппарат работает бесшумно или с легким музыкальным сопровождением. Главная задача пациента – сохранять абсолютную неподвижность и не глотать в течение этих нескольких секунд.

Результаты и формат данных

После завершения сканирования компьютер обрабатывает данные и формирует 3D-модель. Пациент получает результат на цифровом носителе (CD/DVD-диск или USB-флешка), либо ссылка на скачивание архива приходит на электронную почту.

Данные записываются в международном медицинском формате DICOM. Для просмотра этих файлов не нужно покупать специальный софт – программа-просмотрщик (Viewer) обычно записывается на диск вместе с исследованием. Она позволяет лечащему доктору:

• Строить панорамную кривую (как на ОПТГ).
• Делать срезы в любой проекции (аксиальной, корональной, сагиттальной).
• Измерять плотность кости и длину каналов.
• Виртуально устанавливать имплантаты подходящего размера из библиотеки программы.
• Окрашивать нервный канал для наглядности расположения.

Мы обеспечиваем максимальную совместимость данных, чтобы снимок открылся на компьютере любого специалиста, будь то хирург, терапевт или ЛОР в другом учреждении.
